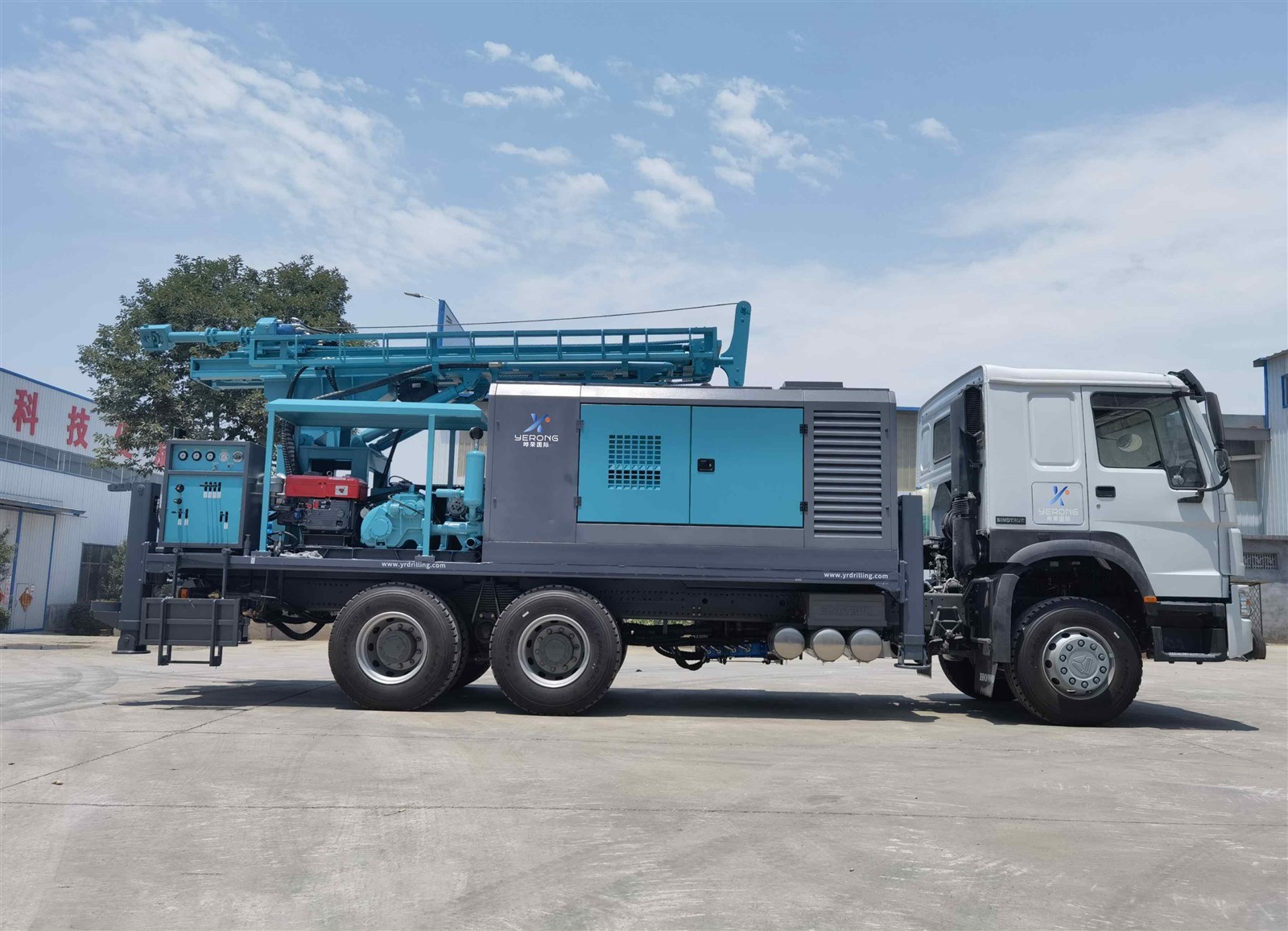

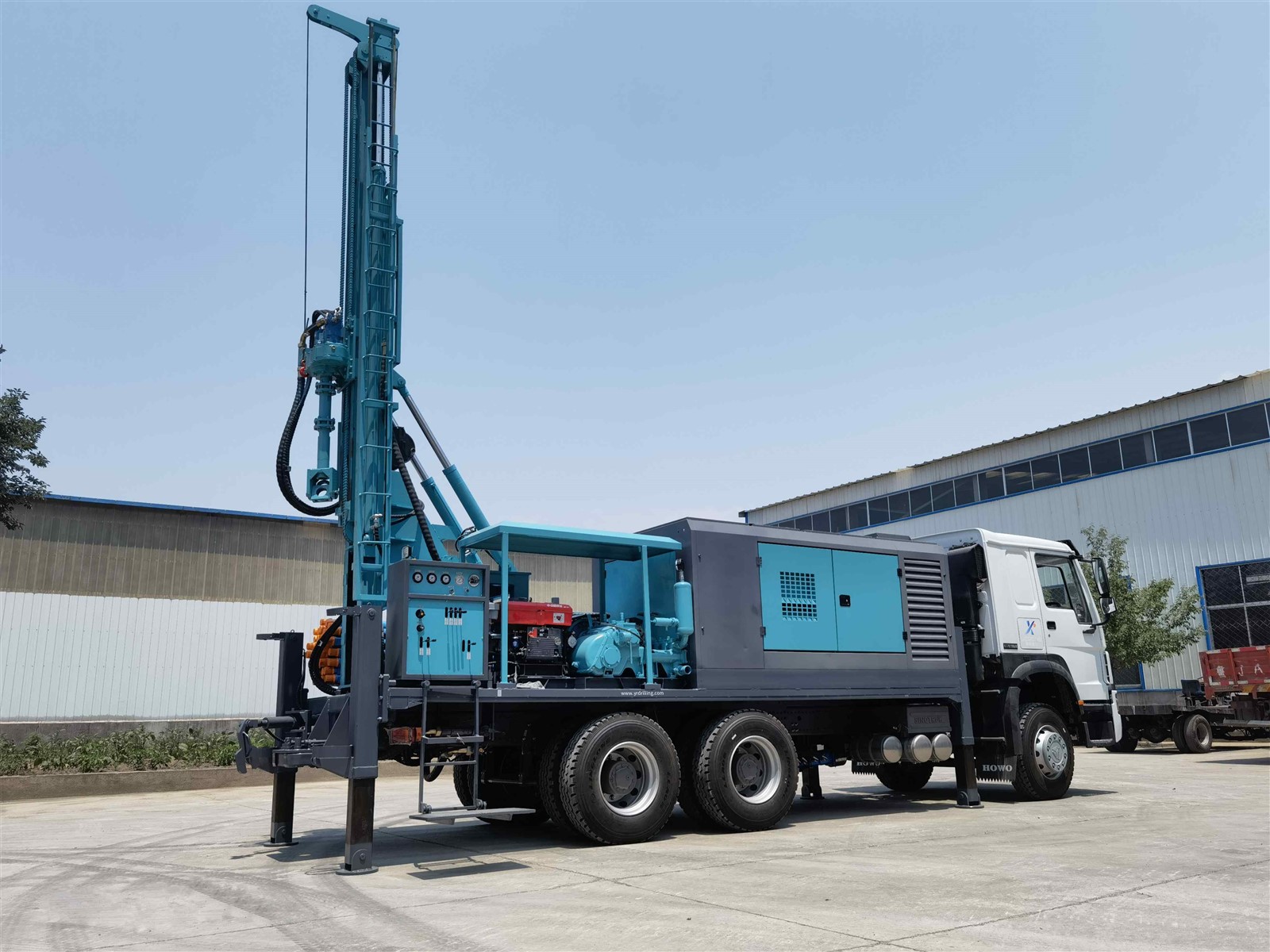

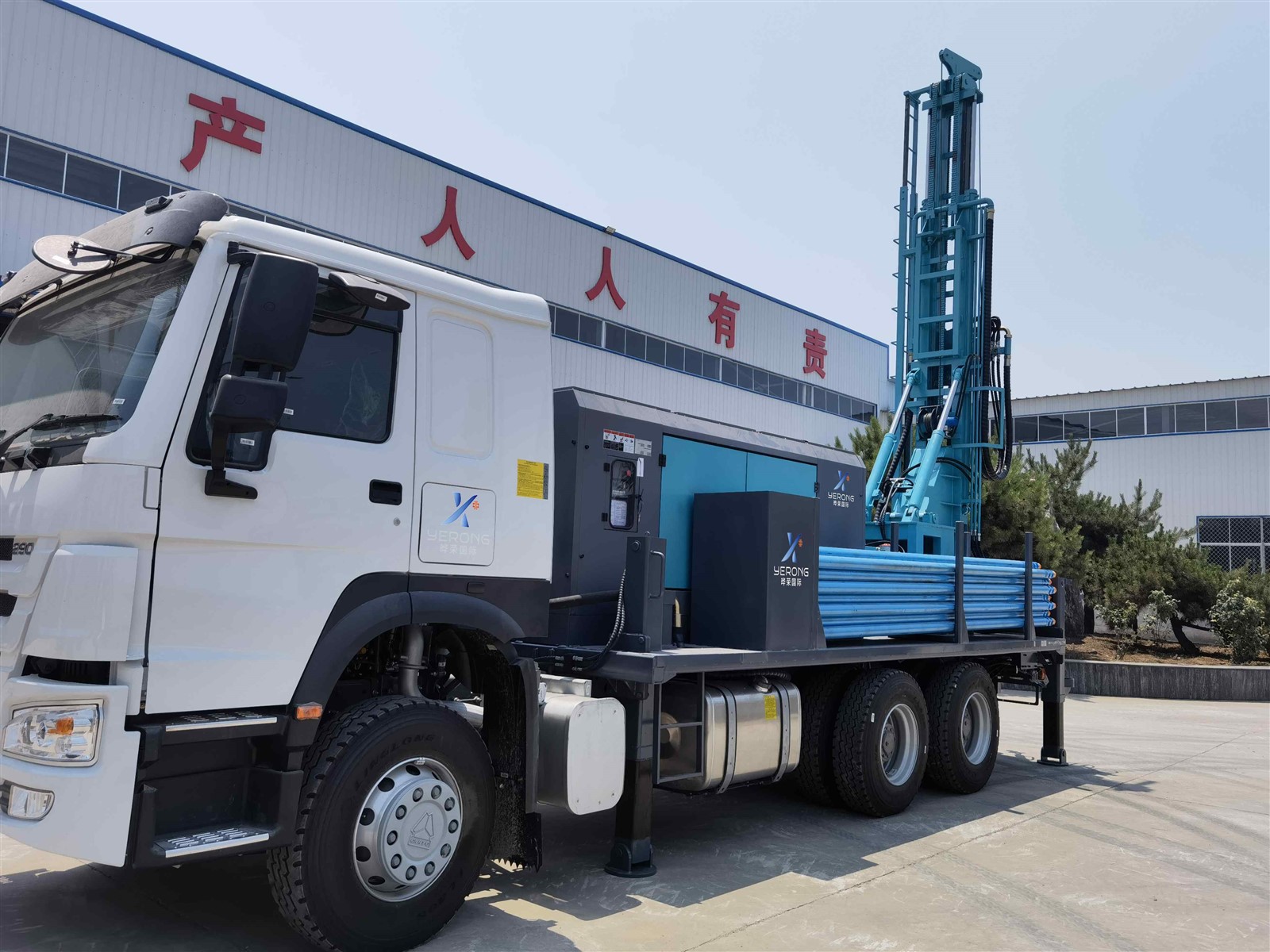

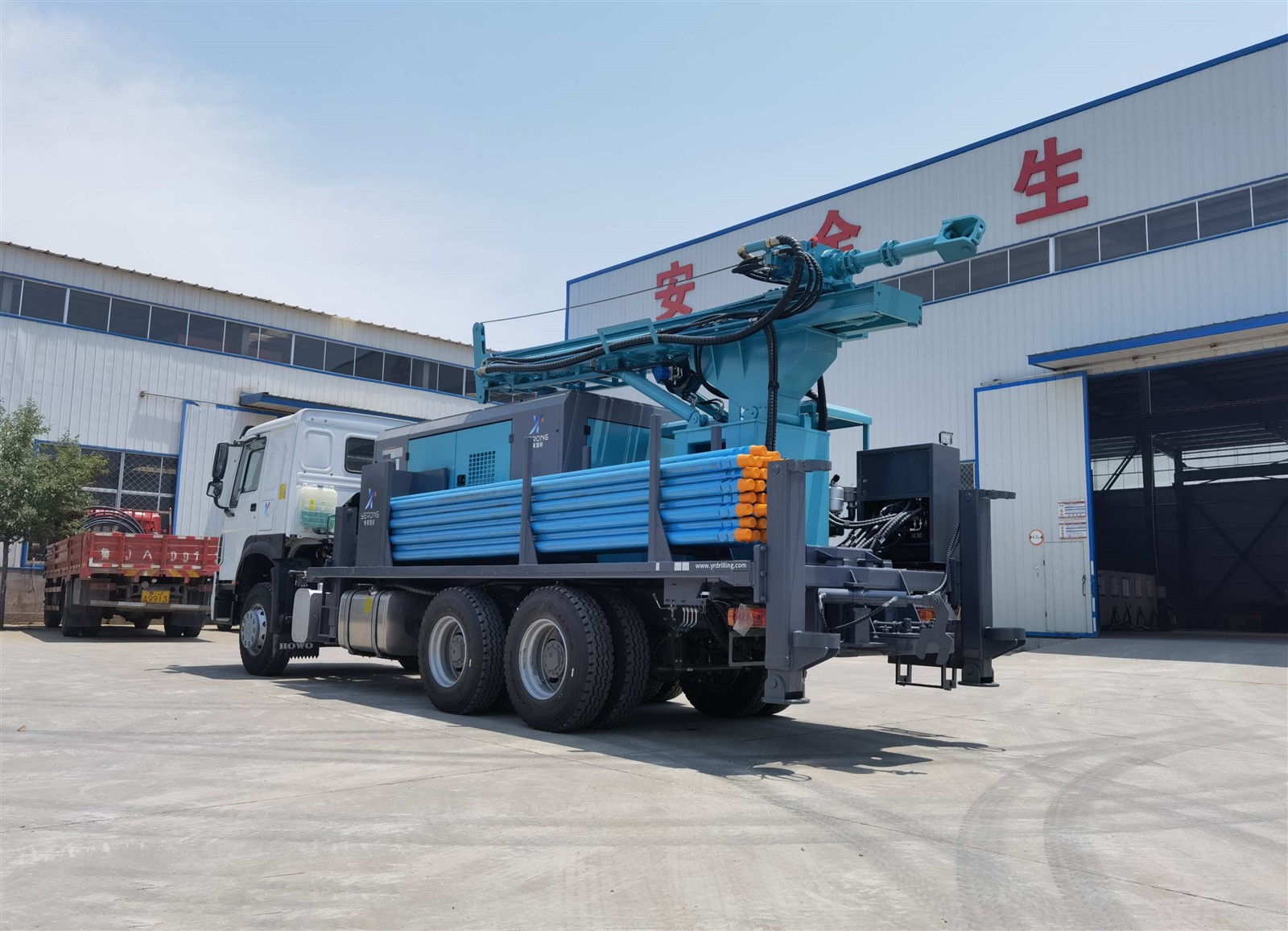

دستگاه حفاری چاه آب YRT{1}}250 وسیله نقلیه- از یک شاسی کامیون جدید SINO HOWO استفاده می‌کند و به کمپرسور هوای فشار قوی دو مرحله‌ای 22 بار مجهز است. نیروی بالابر آن می تواند به 17 تن برسد و می تواند چاه های آب با حداکثر عمق 250 متر حفر کند.

معرفی محصول

برنامه: حفاری چاه آب

ظرفیت

قطر سوراخ: 140 - 325 میلی متر (51/2 اینچ - 13 اینچ)

حداکثر عمق: 250 متر @ 203 میلی متر (8 اینچ) قطر

روش حفاری: DTH و حفاری چرخشی

محرک اصلی

گزینه 1: از سیستم PTO استفاده کنید و از جعبه دنده انتقال برای گرفتن نیرو از موتور کامیون (290 اسب بخار / 336 اسب بخار / 371 اسب بخار) برای هدایت سیستم هیدرولیک استفاده کنید.

گزینه 2: از یک موتور دیزل 75 کیلوواتی برای پیکربندی فردی دکل حفاری استفاده کنید.

ساختار پلت فرم

سازه فولادی جوش داده شده با بخش I و C سنگین پوشیده شده با صفحه شطرنجی 5 میلی متری

مجمع دکل

بوم مته مرکب توسط سیلندرهای روغنی دوتایی بلند می شود که باعث افزایش نیروی بالابر و کاهش اندازه حمل و نقل می شود.

طول کلی دکل: 8000 میلی متر

سفر سر چرخشی: 6600 میلی متر

جابجایی میله: 6 متر

دهانه مرکزی: 14 اینچ (355 میلی متر)

سیلندر بالابر دکل :

دکل توسط سیلندر هیدرولیک دوبل بالا و پایین می رود

سیستم تغذیه

1 عدد سیلندر هیدرولیک دو کاره با سیستم طناب 1:3

نیروی کشش: 17 تن

نیروی کشش پایین: 10 تا 110 تام

سرعت کشش: 25 متر در دقیقه

سرعت پایین کشیدن: 30 متر در دقیقه

مونتاژ سر چرخشی

بدنه فولادی ساخته شده خود-با کاهش دنده خار

و روانکاری حمام روغن، که توسط موتورهای هیدرولیک دوگانه هدایت می شود.

حداکثر گشتاور: 6000 نیوتن متر

سرعت چرخش: 66 - 135 دور در دقیقه کنترل دقیق

هیدرولیک

2 عدد پمپ جابجایی ثابت برای تغذیه و چرخش

1 عدد پمپ جابجایی ثابت برای پمپ گل

3 عدد پمپ جابجایی ثابت برای کولر هیدرولیک، عملیات کمکی و تغذیه میکرو.

حداکثر فشار سیستم: 2900 psi (200 بار)

کولر روغن هیدرولیک: 70 گرم در دقیقه

ظرفیت مخزن هیدرولیک: 600 لیتر

کنترل پنل

پانل کنترل متمرکز در انتهای عقب تجهیزات برای مشاهده راحت میز مته با تمام گیج های لازم، سیستم کنترل و سوئیچ اضطراری ارائه شده است. ترتیب قفل برای ایمنی پانل کنترل ارائه شده است.

آچار شکست

4 جک تسطیح هیدرولیک برای تنظیم سریع و تراز جک های سطح بندی با راهنماهای تلسکوپی سنگین ارائه شده است. قفل کردن شیرهای چک برای ایمنی با ظرفیت کافی برای تحمل بار.
